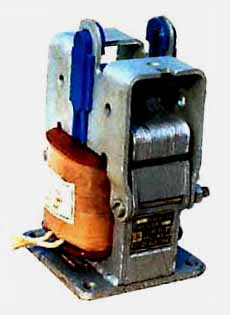

Электромагнит серии ЭМ33-6
ТУ 16-517.847-74

Электромагнит предназначен для применения в исполнительных механизмах различного промышленного назначения.

Электромагнит предназначен для работы в следующих условиях:

Интервал рабочих температур от минус 40 до +40 С (для климатического исполнения У)
от -10 до +35 С (для климатического исполнения Т)
от 1 до +35 С (для климатического исполнения УХЛ)

Окружающая среда - невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры электромагнита в недопустимых пределах.

Рабочее положение электромагнита горизонтальное и вертикальное

Структура условного обозначения и пример его обозначения при заказе:

ХХ ХХ - ХХХХХ - ХХ - ХХХХ

ХХ	Буквенное обозначение вида электромагнита : ЭМ
ХХ	Условный номер разработки 33
-	Разделительный знак
Х	Условное обозначение габарита электромагнита
Х	Цифра. Условное обозначение рода тока 1 -переменный
Х	Цифра. Условное обозначение исполнения электромагнита по способу воздействия на исполнительный механизм 1-тянущее 3-тянущее и толкающее
Х	Цифра. Условное обозначение режима работы (величина относительной продолжительности включения) 0:1-ПВ 100 (40)%, 6-ПВ-15%
Х	Цифра. Условное обозначение конструктивного исполнения катушки: 1-с гибкими выводами 4-с контактными зажимами
-	Разделительный знак
ХХ	Двухзначное число. Условное обозначение степени защиты по ГОСТ 14255-69 00- IP00 20 - IP20
-	Разделительный знак
ХХХХ	Буква (буквы) и цифры. Условное обозначение вида климатического исполнения и категории размещения по ГОСТ 15150-69. У3. Т3, УХЛ4
