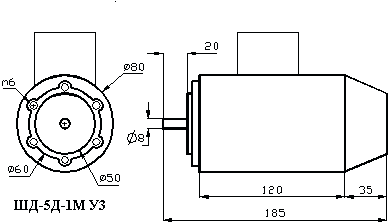

Двигатель шаговый типа ШД-5Д-1МУ3
ТУ 16-515-166-79
Двигатель предназначен для станков с програмным управлением
| Номинальное напряжение питания | 48 В |
| Номинальный режим работы | S1 |
| Степень защиты | JP44 |
| Форма исполнения | JM4091 |
| Класс изоляции | F |
| вращающий момент, Нм при моменте инерции нагрузки 2х10-6 кгм2, при частоте управляющих импульсов | Максимальная частота, шаг /с |
Масса, кг |
||||||||
400 |
800 |
1000 |
1500 |
2000 |
4000 |
6000 |
8000-16000 |
при резисторной форсировке |
при электронной форсировке |
|
0.35 |
0.4 |
0.45 |
0.48 |
0.50 |
0.29 |
0.20 |
0.10 |
8000 |
16000 |
2.2 |
источник - ПРЕЙСКУРАНТ N 15-01
"Оптовые цены на машины электрические средней
и малой мощности"
Прейскурантиздат, Москва 1980 г.
