Фильтры щелевые (пластинчатые) 63-125-1(2), 40-80-1(2), 25-125-1(2), 25-80-1(2), 16-125-1(2), 16-80-1(2), 10-80-1(2)

Щелевые пластинчатые фильтры 63-125-1, 40-80-1, 25-125-1, 25-80-1, 16-125-1, 16-80-1, 10-80-1 резьбового монтажа, так как и вставные щелевые фильтры 63-125-2, 40-80-2, 25-125-2, 25-80-2, 16-125-2, 16-80-2, 10-80-2служат для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, очистки масла в циркуляцонных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре масла от 10°С до 55°С и температуре окружающей среды от минус 60°С до плюс 50°С.
         Фильтры выпускаются в двух исполнениях:

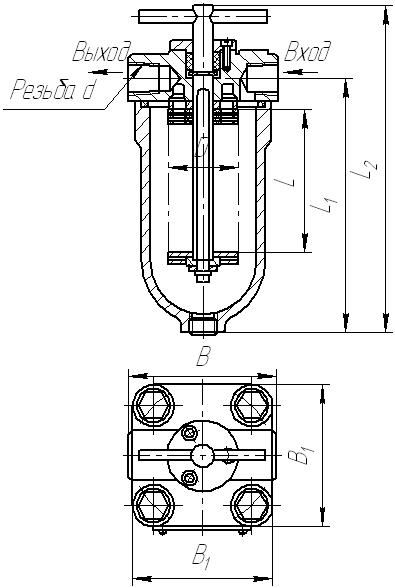

  • Исполнение 1 (фильтры щелевые 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1) — в корпусе с резьбовым присоединением (К - коническая резьба, М - метрическая резьба), монтируемые на трубопроводе;
  • Исполнение 2 (фильтры щелевые 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — встраиваемые (фланцевые), монтируемые непосредственно на корпусе механизма.

Структура условного обозначения

40-125-1-К

Присоединительная резьба:
К = коническая;
М = метрическая.
Исполнение:
1 = в корпусе (см. фото слева);
2 = вставной (см. фото справа)
Номинальная тонкость фильтрации:
80 = 80 мкм;
125 = 125 мкм.
40 = номинальный расход фильтра (см. табл. ниже)

Таблица аналогов щелевых фильтров

Современное обозначениеУстаревшее обозначение
Фильтр щелевой 10-80-1К ( 10-80-1М)Фильтр щелевой 0,08Г41-11
Фильтр щелевой 16-80-1К (16-80-1М)Фильтр щелевой 0,08Г41-12
Фильтр щелевой 25-80-1К (25-80-1М)Фильтр щелевой 0,08Г41-13
Фильтр щелевой 40-80-1К (40-80-1М)Фильтр щелевой 0,08Г41-14
Фильтр щелевой 16-125-1К (16-125-1М)Фильтр щелевой 0,12Г41-11
Фильтр щелевой 25-125-1К (25-125-1М)Фильтр щелевой 0,12Г41-12
Фильтр щелевой 40-125-1К (40-125-1М)Фильтр щелевой 0,12Г41-13
Фильтр щелевой 63-125-1К (63-125-1М)Фильтр щелевой 0,12Г41-14
Фильтр щелевой 10-80-2Фильтр щелевой 0,08Г41-21
Фильтр щелевой 16-80-2Фильтр щелевой 0,08Г41-22
Фильтр щелевой 25-80-2Фильтр щелевой 0,08Г41-23
Фильтр щелевой 40-80-2Фильтр щелевой 0,08Г41-24
Фильтр щелевой 16-125-2Фильтр щелевой 0,12Г41-21
Фильтр щелевой 25-125-2Фильтр щелевой 0,12Г41-22
Фильтр щелевой 40-125-2Фильтр щелевой 0,12Г41-23
Фильтр щелевой 63-125-2Фильтр щелевой 0,12Г41-24
Фильтр щелевой M63-125-1 (без стакана)Фильтр щелевой 0,112Г41-14
Фильтр щелевой 10-160-2 (без стакана)Аналога нет
Фильтр щелевой 16-250-2 (без стакана)Аналога нет
Фильтр щелевой 40-160-2 (без стакана)Аналога нет
Фильтр щелевой 16-160-2 (без стакана)Аналога нет
Фильтр щелевой 25-250-2 (без стакана)Аналога нет
Фильтр щелевой 63-250-2 (без стакана)Аналога нет

Технические характеристики щелевых (пластинчатых) фильтров с ручной очисткой

ОбозначениеУсловный проход, ммПрисоединениеТонкость фильтрации, мкмНоминальный расход, л/минМасса, кг
Фильтр 10-80-1К ( 10-80-1М)10К3/8" (М16х1,5)80102,1
Фильтр 16-80-1К (16-80-1М)16К1/2" (М22х1,5)162,1
Фильтр 25-80-1К (25-80-1М)16К1/2" (М22х1,5)254,5
Фильтр 40-80-1К (40-80-1М)20К3/4" (М27х2)405,12
Фильтр 16-125-1К (16-125-1М)10К3/8" (М16х1,5)125162,1
Фильтр 25-125-1К (25-125-1М)16К1/2" (М22х1,5)252,15
Фильтр 40-125-1К (40-125-1М)16К1/2" (М22х1,5)404,5
Фильтр 63-125-1К (63-125-1М)20К3/4" (М27х2)635,12
Фильтр 10-80-210Встраиваемое80101,47
Фильтр 16-80-216161,53
Фильтр 25-80-216253,15
Фильтр 40-80-220403,57
Фильтр 16-125-210Встраиваемое125161,47
Фильтр 25-125-216251,53
Фильтр 40-125-216403,15
Фильтр 63-125-220633,57
